Detail produk:
|
| Warna: | Putih Terang/Merah/Hijau/Kuning/Kuning-Hijau | Dimensi luar: | 57*36*8mm |
|---|---|---|---|
| tinggi digit: | 18mm/11mm | Polaritas: | anoda umum |
| Masa hidup: | 100000 jam | Aplikasi: | Pengatur suhu |
| Cahaya Tinggi: | Tampilan LED 7 Segmen Tinggi 18mm,Tampilan LED 7 Segmen 80mW,Panel Instrumen Tampilan Tujuh Segmen |
||

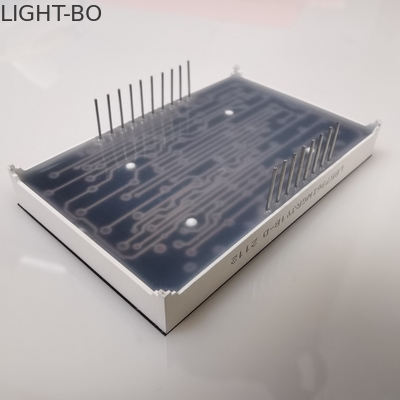

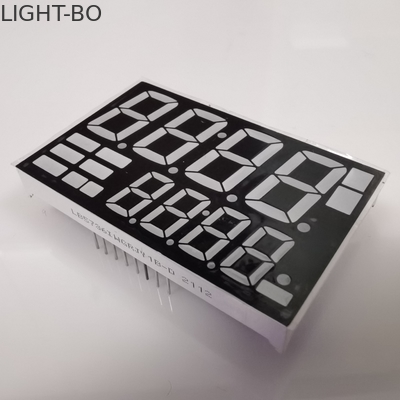

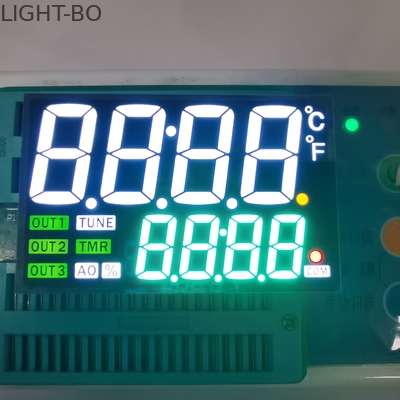

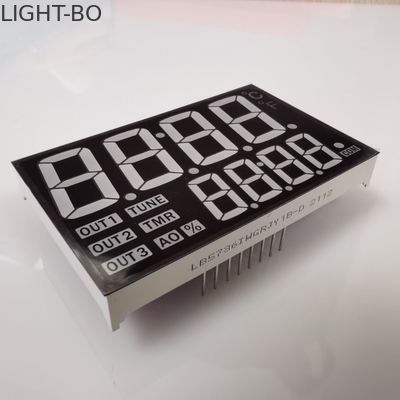

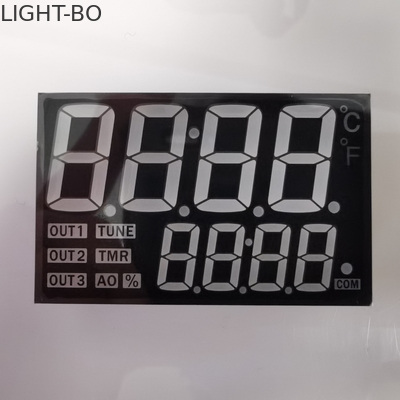

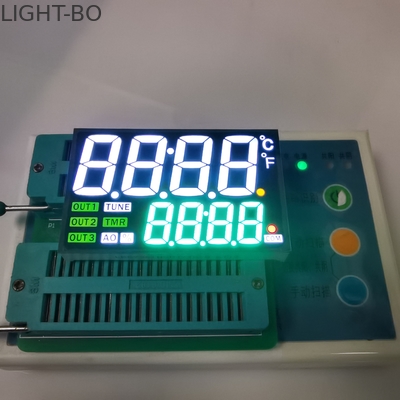

Ultra White / Ultra Green Dual Line 4 + 4 Digit Tampilan LED 7 Segmen yang Disesuaikan Untuk Panel Instrumen
Kode: Hijau Murni
| Parameter | Simbol | Kondisi | min | ketik | Maks | Satuan |
| Tegangan Maju | Vf | Jika = 20mA | 3.0 | 3.5 | V | |
| Tegangan terbalik | Vr | Ir = 10uA | 5 | V | ||
| Intensitas cahaya | Iv | Jika = 20mA | 200 | 220 | mcd | |
| Spektrum Dengan Nilai Setengah | △ λ. | Jika = 20mA | 20 | nm | ||
| panjang gelombang | D | Jika = 20mA | 525 | 530 | nm |
Kode: Putih Sangat Terang
| Parameter | Simbol | Kondisi | min | ketik | Maks | Satuan |
| Tegangan Maju | Vf | Jika = 20mA | 2.8 | 3.6 | V | |
| Tegangan terbalik | Vr | Ir = 10uA | 5 | V | ||
| Intensitas cahaya | Iv | Jika = 20mA | 100 | 120 | mcd | |
| Spektrum Dengan Nilai Setengah | △ λ. | Jika = 20mA | 20 | nm |
Kode: Merah Cerah
| Parameter | Simbol | Kondisi | min | ketik | Maks | Satuan |
| Tegangan Maju | Vf | Jika = 20mA | 1.8 | 2.2 | V | |
| Tegangan terbalik | Vr | Ir = 10uA | 5 | V | ||
| Intensitas cahaya | Iv | Jika = 20mA | 25 | 35 | mcd | |
| Spektrum Dengan Nilai Setengah | △ λ. | Jika = 20mA | 20 | nm | ||
| panjang gelombang | D | Jika = 20mA | 625 | 635 | nm |
Kode: Kuning Hijau
| Parameter | Simbol | Kondisi | min | ketik | Maks | Satuan |
| Tegangan Maju | Vf | Jika = 20mA | 1.8 | 2.5 | V | |
| Tegangan terbalik | Vr | Ir = 10uA | 5 | V | ||
| Intensitas cahaya | Iv | Jika = 20mA | 20 | 40 | mcd | |
| Spektrum Dengan Nilai Setengah | △ λ. | Jika = 20mA | 20 | nm | ||
| panjang gelombang | D | Jika = 20mA | 569 | 574 | nm |
Kode: Kuning
| Parameter | Simbol | Kondisi | min | ketik | Maks | Satuan |
| Tegangan Maju | Vf | Jika = 20mA | 1.8 | 2.5 | V | |
| Tegangan terbalik | Vr | Ir = 10uA | 5 | V | ||
| Intensitas cahaya | Iv | Jika = 20mA | 20 | mcd | ||
| Spektrum Dengan Nilai Setengah | △ λ. | Jika = 20mA | 30 | nm | ||
| panjang gelombang | D | Jika = 20mA | 585 | 595 | nm |
Peringkat Maksimum Mutlak (Ta=25℃)
| Parameter | Simbol | Peringkat | Satuan |
| Maju Saat Ini (per dadu) | Ipm | 20 | mA |
| Tegangan Terbalik (per dadu) | Vr | 5 | V |
| Disipasi Daya (per dadu) | PM | 80 | mW |
| Rentang Suhu Operasi | Topr | -40～+120 | ℃. |
| kisaran suhu penyimpanan | Tstg | -40～+120 | ℃. |
| Suhu Solder (3 detik) | Th | 260 | ℃. |
Masa pakai LED bekerja 100.000 jam, Peringkat Maksimum Mutlak pada Ta = 25℃.
