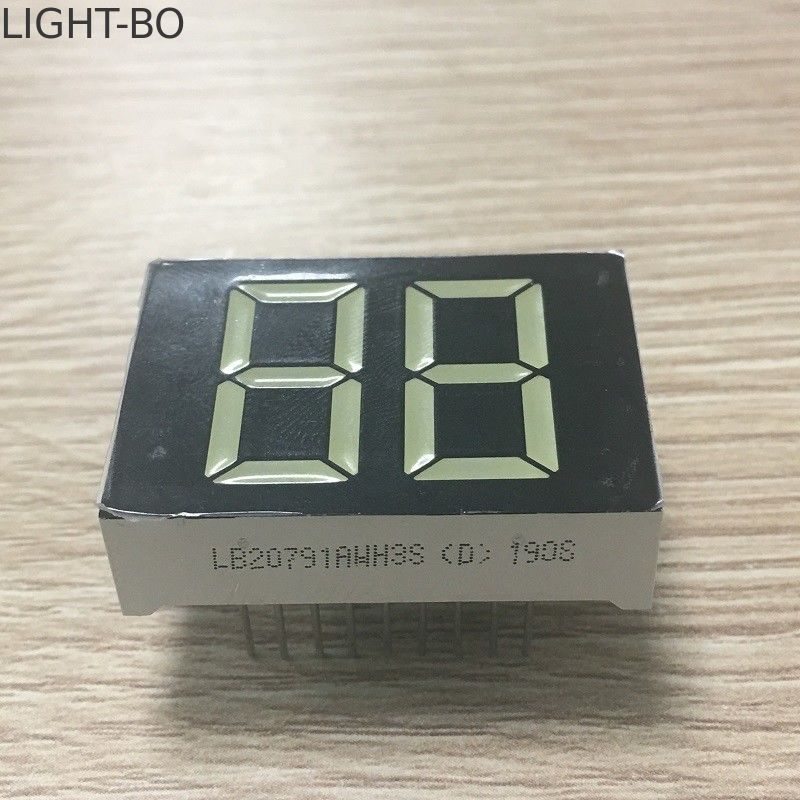

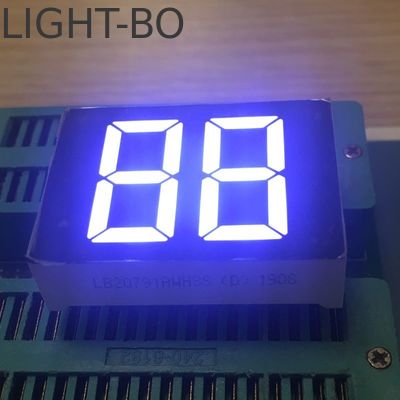

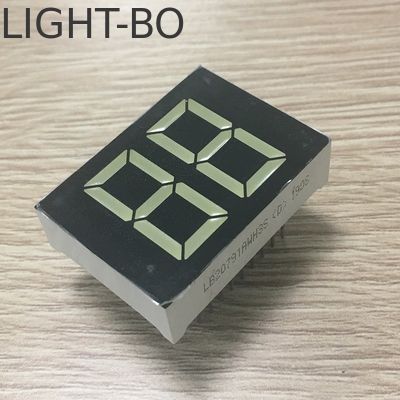

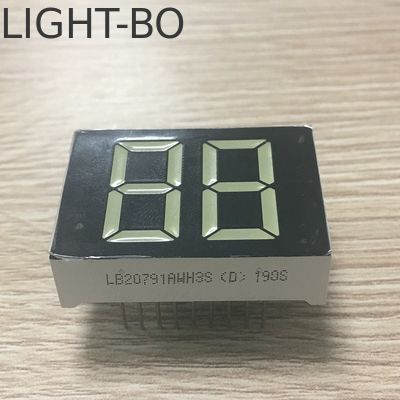

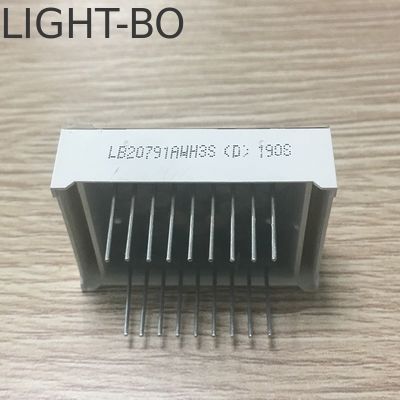

Ultra terang Merah Anode Umum 20mm Putih 2 Digit 7 Segmen LED Display

Tampilan LED 7 Segmen 2 Digit 20mm Anoda Umum Merah Sangat Terang Putih

• Tampilan LED 7 segmen 2 digit yang disesuaikan

• Dimensi luar: 35.8*25.8*10mm

• Tinggi digit: 20mm (0.79 inci)

• Polaritas: Anoda umum

• Segmen kuning permukaan hitam

• Warna pancaran: putih sangat terang

• X / Y: 0.29-0.31

• Intensitas bercahaya: 120-140mcd

• Tegangan maju: 2.8-3.2V/led

• Arus maju: 5-10mA/led


• Intensitas bercahaya tinggi

• Konsumsi daya rendah

• Arus sangat rendah

• Performa stabil

• Sudut pandang lebar

• Segmen seragam terus menerus

• Umur panjang

• Disipasi panas cepat

• Kompatibel IC

• Pemasangan mudah

• Memenuhi RoHS Compliant

• Peringkat Maksimum Absolut (Ta=25ºC)

• Parameter	Simbol	Peringkat	Satuan
  Arus Maju (per dadu)	Ipm	20	mA
  Tegangan Balik (per dadu)	Vr	5	V
  Disipasi Daya (per dadu)	Pm	80	mW
  Rentang Suhu Pengoperasian	Topr	-40~+85	ºC
  Rentang Suhu Penyimpanan	Tstg	-40~+85	ºC
  Suhu Solder (≤3 detik)	Th	260	ºC



  Kode: Kuning Hijau - J

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.4	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	30		40	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	569		574	nm



  Kode: Amber/Kuning -Y

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.5	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	60		80	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	585		595	nm



  Kode: Oranye -F

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.4	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	60		80	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	600		605	nm



  Kode: Merah Super Terang -R

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	50		60	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	630		635	nm



  Kode: Merah Sangat Terang -UR

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	80		100	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	625		635	nm



  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	2.6		3.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	120		180	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	515		525	nm



  Kode: Biru Sangat Terang -BH

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	2.8		3.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	120		140	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	460		465	nm



  Kode: Putih Sangat Terang -WH

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	2.8		3.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	120		140	mcd
  Suhu Warna LED	K	If=10mA	5500	20	6800	K
  Koordinat Kromatisitas	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

          Aplikasi:
         Banyak digunakan untuk pengontrol suhu dan indikator digital, peralatan rumah tangga, panel instrumen, dan sebagainya.
