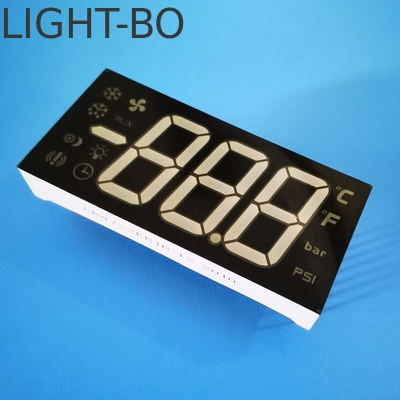

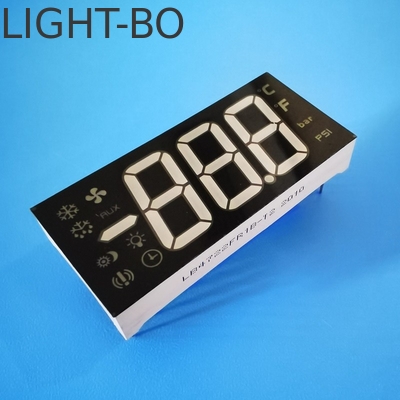

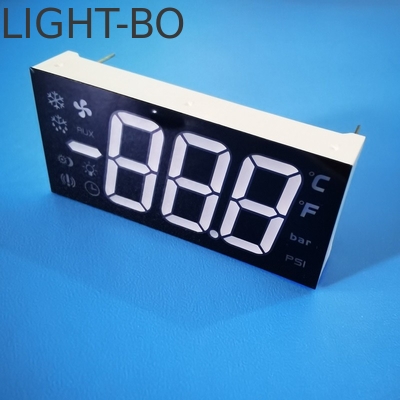

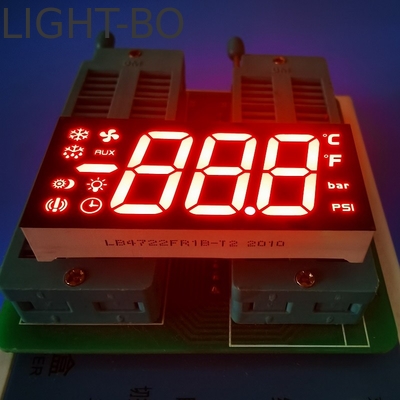

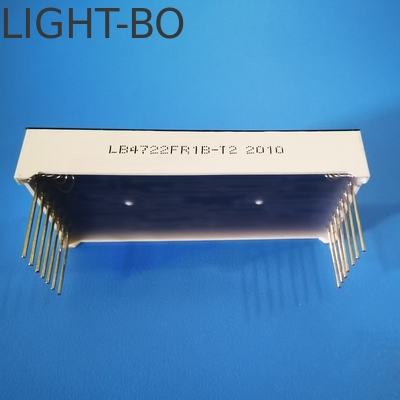

Ultra Bright Red 3 Digit 7 Segment LED Display Common Cathode untuk Papan Kontrol Pendingin

Ultra Bright Red 3 Digit 7 Segment LED Display Common Cathode untuk Papan Kontrol Pendingin

• Dimensi luar: 47 x 22 x 8 mm

•

• Polaritas: katode umum

•

• Emitting colour: Ultra bright red

•

• Panjang gelombang:620-625nm

•

• Intensitas cahaya: 80-100mcd

•

• Tegangan ke depan: 1,8-2,3V/LED

•

• Arus ke depan: 5-10mA/LED

• Dengan segmen kuning dan permukaan hitam dengan film

• Mengeluarkan Warna:tersedia dalam warna merah, biru, hijau, putih, berwarna kuning, dan oranye,Multi-warna

• Rating Maksimal Absolute ((Ta=25oC)

  Parameter	Simbol	Ratings	Satuan
  Forward Current ((per dadu)	Ipm	20	mA
  Tegangan terbalik ((per dadu)	Vr	5	V
  Power Dissipation ((per dadu)	Pm	80	mW
  Jangkauan suhu operasi	Topr	-40 ~ +85	oC
  Rentang suhu penyimpanan	Tstg	-40 ~ +85	oC
  Suhu Solder ((≤3 detik)	Itu.	260	oC



  Kode: Kuning Hijau-J

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	30		40	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	569		574	nm



  Kode: Amber/Yellow -Y

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.5	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	585		595	nm



  Kode:Jingga -F

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	600		605	nm



  Kode: Super Merah Cerah -R

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	50		60	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	630		635	nm



  Kode:Ultra Bright Red -UR

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	80		100	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	625		635	nm



  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.6		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		180	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	515		525	nm



  Kode: Ultra Bright Blue -BH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	460		465	nm



  Kode: Ultra Cerah Putih -WH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Suhu warna LED	K	Jika=10mA	5500	20	6800	K
  Koordinat Kromatitas	X/Y	Jika=10mA	0.29,0.32		0.30,0.33	nm



• Intensitas cahaya dan keandalan yang tinggi

• Konsumsi daya rendah

• Kinerja yang stabil

• Umur panjang

• Mudah dirakit

• IC kompatibel

• Sertifikat: RoHS

•

• Aplikasi:

• Peralatan elektronik rumah tangga, kontrol AC, indikator kulkas, kontrol kulkas, kontrol pendingin, kontrol pemanasan, dan sebagainya.

• Peralatan elektronik rumah tangga,kondisioner udara,pengontrol,indikator kulkas,kulkas
