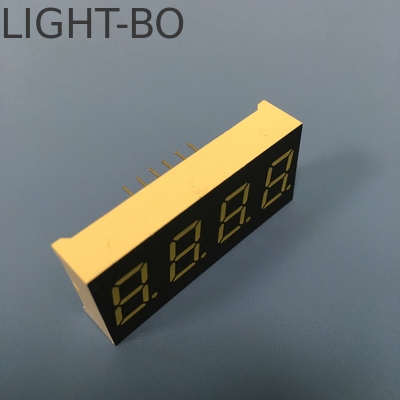

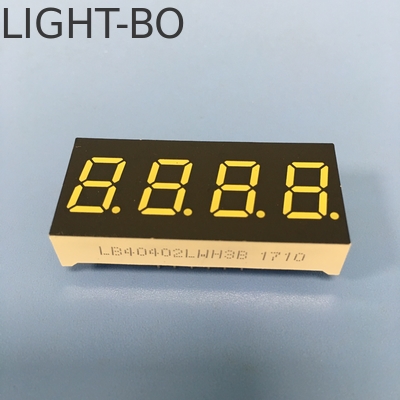

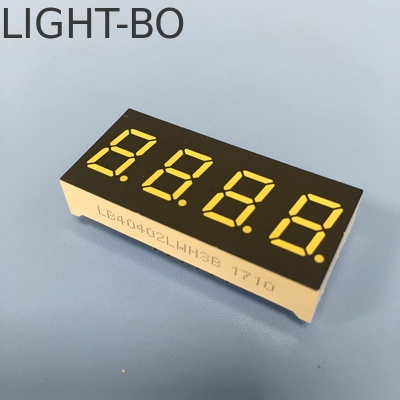

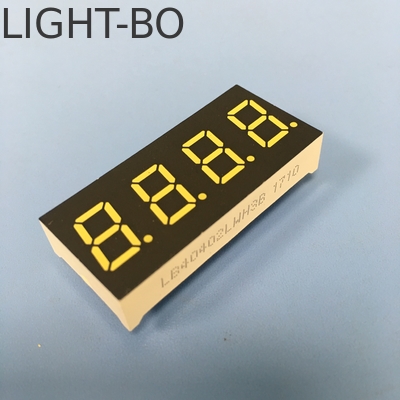

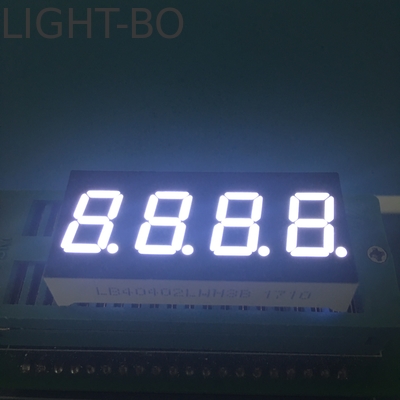

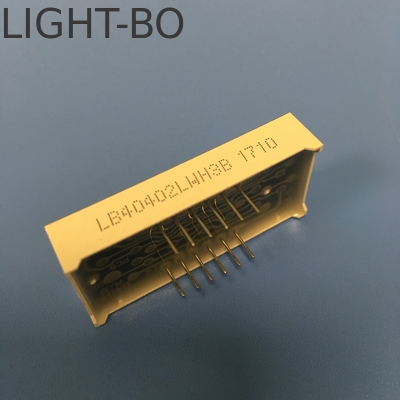

Ultra Bright White 4 Digit 0.4inch 7 Common Cathode Segment LED Display untuk Panel Instrumen

Ultra Bright White 4 Digit 0.4inch 7 Common Cathode Segment LED Display untuk Panel Instrumen

• 0.4 inci 4 digit 7 segmen led display

•

• Ketinggian karakter: 0.4 inci (10.16mm)

•

• Dimensi luar: 39,5*18 x 7 mm

•

• Polaritas: Katode umum

•

• Terbuat dari segmen kuning permukaan hitam

• Warna LED: Ultra putih terang

• Temperatur warna: 6000-6800K

• IV: 80-100 mcd

• VF:2.8-3.2V

• Arus ke depan:5-10mA/led

• Warna: Tersedia dalam warna merah,biru,hijau,kacang,orange,putih

• Rating Maksimal Absolute ((Ta=25oC)

  Parameter	Simbol	Ratings	Satuan
  Forward Current ((per dadu)	Ipm	20	mA
  Tegangan terbalik ((per dadu)	Vr	5	V
  Power Dissipation ((per dadu)	Pm	80	mW
  Jangkauan suhu operasi	Topr	-40 ~ +85	oC
  Rentang suhu penyimpanan	Tstg	-40 ~ +85	oC
  Suhu Solder ((≤3 detik)	Itu.	260	oC



  Kode: Kuning Hijau-J

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	30		40	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	569		574	nm



  Kode: Amber/Yellow -Y

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.5	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	585		595	nm



  Kode:Jingga -F

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	600		605	nm



  Kode: Super Merah Cerah -R

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	50		60	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	630		635	nm



  Kode:Ultra Bright Red -UR

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	80		100	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	625		635	nm



  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.6		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		180	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	515		525	nm



  Kode: Ultra Bright Blue -BH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	460		465	nm



  Kode: Ultra Cerah Putih -WH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Suhu warna LED	K	Jika=10mA	5500	20	6800	K
  Koordinat Kromatitas	X/Y	Jika=10mA	0.29,0.32		0.30,0.33	nm

•

• Intensitas cahaya dan keandalan yang tinggi

• Efisiensi tinggi

• Konsumsi daya rendah

• Arus yang sangat rendah

• Cahaya terdistribusi merata pada setiap segmen

• Kinerja yang stabil

• Umur panjang

• Mudah dirakit

• IC Kompatibel

• Memenuhi RoHS Compliant

•

• Aplikasi:

• Banyak digunakan dalam set-top box, peralatan rumah tangga dan panel instrumen, indikator digital, pengontrol proses suhu dan kelembaban, dan sebagainya.
