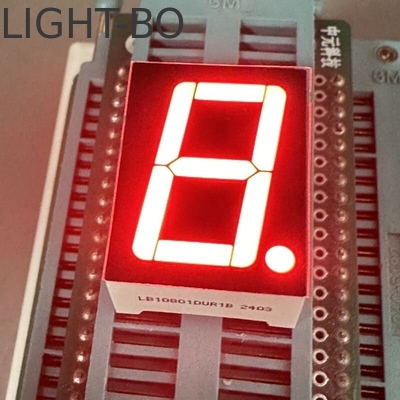

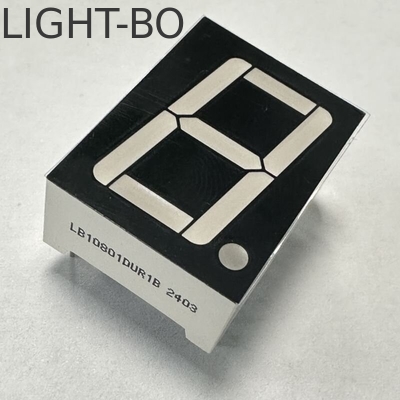

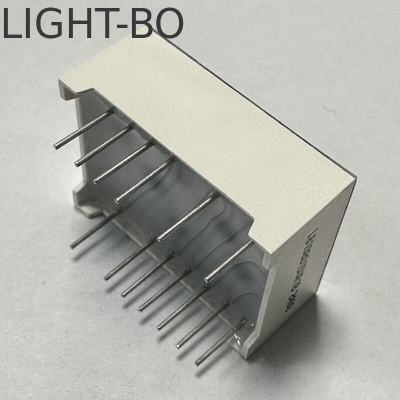

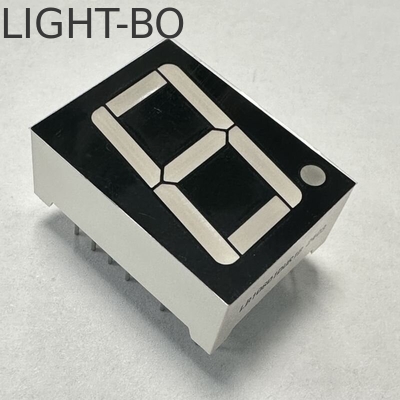

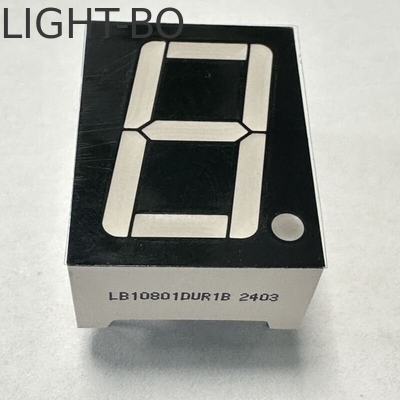

Ultra Bright Red Single Digit 0.8inch 7 Segment LED Display Common Cathode untuk Indikator Digital

Spesifikasi utama/Fitur Khusus:

• Ketinggian karakter: 0.8 inci (20.2mm)

• Dimensi luar: 18,6*25*10mm

• Katode umum

• Merah Ultra Cerah

• Panjang gelombang: 620-625nm

• Intensitas cahaya: 80-100mcd

• VF:1.8-2.2V

•


• Arus ke depan: 5-10mA

• Warna permukaan: hitam

• Bersertifikat RoHS

• Polaritas: Katode umum

• Tegangan ke depan (kekuatan cahaya tinggi output)

• Efisiensi tinggi

• Konsumsi daya rendah

• Arus yang sangat rendah

• Cahaya terdistribusi merata pada setiap segmen

• Ukuran standar industri

• Memberikan keandalan yang sangat baik dalam cahaya lingkungan yang cerah

• Terbuat dari segmen putih dan permukaan hitam

• Kinerja yang stabil

• Umur panjang

• Mudah dirakit

• IC Kompatibel



• Rating Maksimal Absolute ((Ta=25oC)

  Parameter	Simbol	Ratings	Satuan
  Forward Current ((per dadu)	Ipm	20	mA
  Tegangan terbalik ((per dadu)	Vr	5	V
  Power Dissipation ((per dadu)	Pm	80	mW
  Jangkauan suhu operasi	Topr	-40 ~ +85	oC
  Rentang suhu penyimpanan	Tstg	-40 ~ +85	oC
  Suhu Solder ((≤3 detik)	Itu.	260	oC



  Kode: Kuning Hijau-J

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	30		40	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	569		574	nm




  Kode: Amber/Yellow -Y

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.5	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	585		595	nm




  Kode:Jingga -F

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	600		605	nm




  Kode: Super Merah Cerah -R

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	50		60	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	630		635	nm




  Kode:Ultra Bright Red -UR

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	80		100	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	625		635	nm




  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.6		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		180	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	515		525	nm


  Kode: Ultra Bright Blue -BH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	460		465	nm

•


• Kode: Ultra Cerah Putih -WH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Suhu warna LED	K	Jika=10mA	5500	20	6800	K
  Koordinat Kromatitas	X/Y	Jika=10mA	0.29,0.32		0.30,0.33	nm

• Aplikasi: peralatan audio atau panel instrumen, indikator posisi lift, layar tarif, peralatan rumah tangga, indikator digital dan sebagainya.
