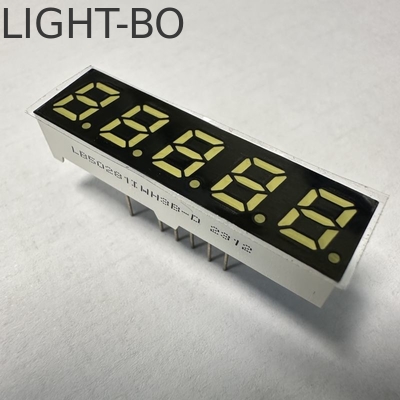

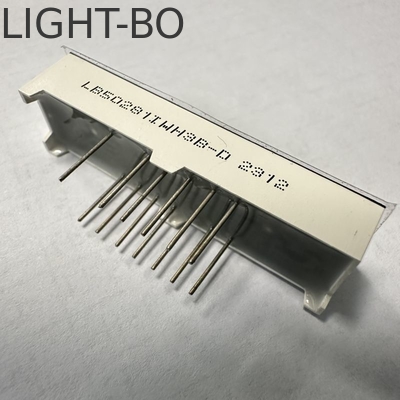

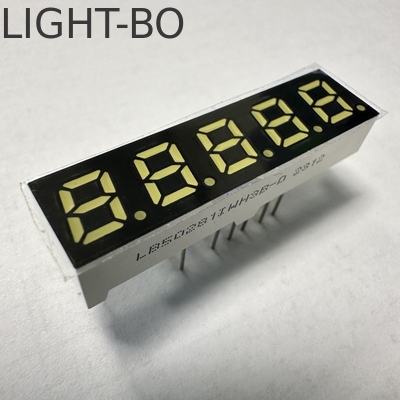

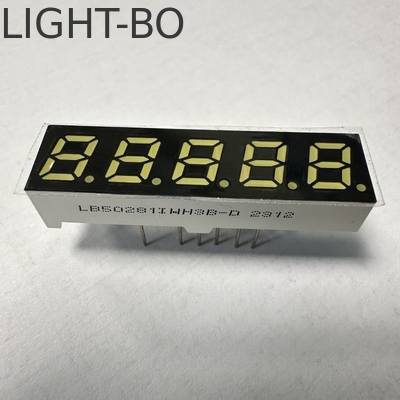

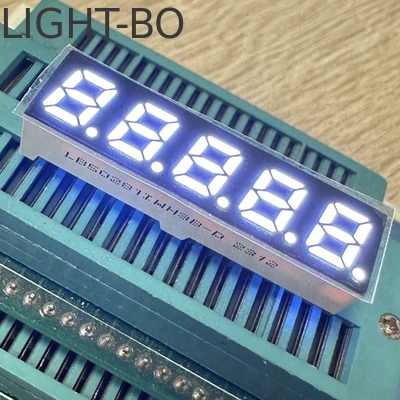

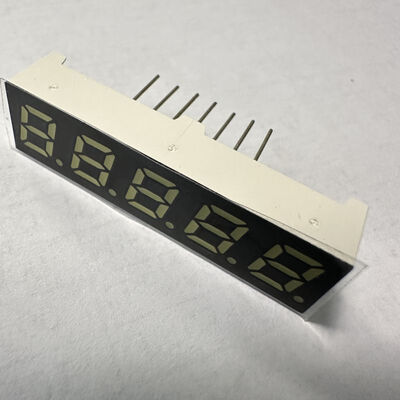

5 digit 7mm 7 Segmen LED Tampilan Anode Umum Ultra Cerah Putih untuk Frequency Converter

Tampilan LED 7 Segmen 5 Digit 7mm Common Anode Putih Sangat Terang untuk Konverter Frekuensi

• Spesifikasi:

• Tampilan:Tampilan led 7 segmen 5 digit, 0,28 inci

• Tinggi karakter:7mm (0,28 inci)

• Dimensi luar:38.6*10.2*8mm

• segmen putih permukaan hitam

• DenganANODE umum

• Warna yang memancarkan:Putih sangat terang

• Intensitas bercahaya: 120-160 mcd

• Tegangan maju: 2.8-3.2V/led

• Arus maju: 5-10mA/led

• Warna: merah, biru, kuning hijau, hijau murni, kuning, oranye dan putih murni

• Peringkat Maksimum Absolut (Ta=25ºC)

  Parameter	Simbol	Peringkat	Satuan
  Arus Maju (per dadu)	Ipm	20	mA
  Tegangan Balik (per dadu)	Vr	5	V
  Disipasi Daya (per dadu)	Pm	80	mW
  Rentang Suhu Pengoperasian	Topr	-40~+85	ºC
  Rentang Suhu Penyimpanan	Tstg	-40~+85	ºC
  Suhu Solder (≤3 detik)	Th	260	ºC



  Kode: Kuning Hijau- J

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.4	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	30		40	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	569		574	nm



  Kode: Kuning/Kuning -Y

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.5	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	60		80	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	585		595	nm



  Kode: Oranye -F

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.4	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	60		80	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	600		605	nm



  Kode: Merah Sangat Terang -R

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	50		60	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	630		635	nm



  Kode: Merah Sangat Terang -UR

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	1.8		2.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	80		100	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	625		635	nm



  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	2.6		3.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	120		180	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	515		525	nm



  Kode: Biru Sangat Terang -BH

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	2.8		3.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	120		140	mcd
  Spektrum Dengan Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	460		465	nm



  Kode: Putih Sangat Terang -WH

  Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
  Tegangan Maju	Vf	If=10mA	2.8		3.2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Bercahaya	Iv	If=10mA	120		140	mcd
  Suhu warna LED	K	If=10mA	5500	20	6800	K
  Koordinat Kromatisitas	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

• Intensitas bercahaya dan keandalan tinggi

• Konsumsi daya rendah

• Arus sangat rendah

• Performa stabil

• Umur panjang

• Mudah dirakit

• Kompatibel IC

• Memenuhi RoHS Compliant

•

• Aplikasi:

• Banyak digunakan untuk panel instrumen, peralatan rumah tangga, indikator digital, tampilan jam led dan set-top box, dll.
