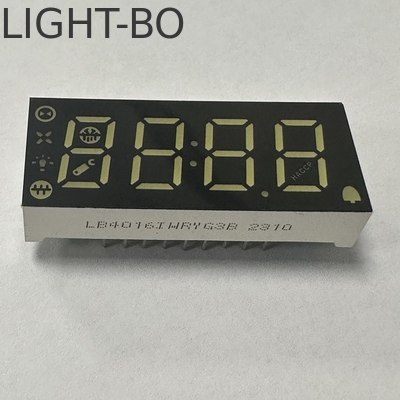

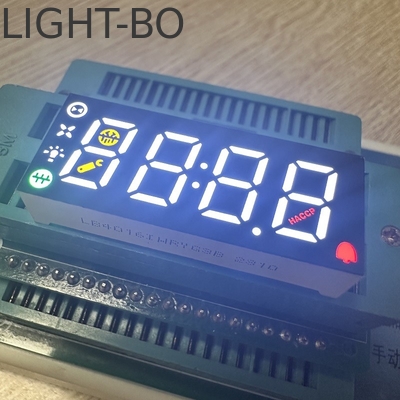

4 digit 7 Segmen LED Display Umum Katode Multicolour untuk Papan Kontrol Kulkas

Deskripsi Produk

• Spesifikasi Utama/Fitur Khusus:

• Tampilan LED 7 segmen multi-warna tiga digit

• Tinggi karakter: 10,9 mm (0,43 inci)

• Dimensi luar: 40*16*8mm

• Polaritas: umum Katoda

• Warna LED: Putih / kuning / merah / hijau murni ultra terang

• Dibuat dengan segmen kuning dan permukaan hitam dengan film

• Warna Emisi: tersedia dalam merah, biru, hijau, putih, amber, kuning, dan oranye, Multi-warna.

•

•

• Rating Maksimum Absolut (Ta=25ºC)

  Parameter	Simbol	Rating	Unit
  Arus Maju (per dadu)	Ipm	20	mA
  Tegangan Balik (per dadu)	Vr	5	V
  Disipasi Daya (per dadu)	Pm	80	mW
  Rentang Suhu Operasi	Topr	-40~+85	ºC
  Rentang Suhu Penyimpanan	Tstg	-40~+85	ºC
  Suhu Solder ( ≤ 3 detik)	Th	260	ºC

  Kode: Hijau Kuning - J

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,4	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	30		40	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	569		574	nm



  Kode: Amber/Kuning -Y

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,5	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	60		80	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	585		595	nm



  Kode: Oranye -F

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,4	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	60		80	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	600		605	nm



  Kode: Merah Super Terang -R

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	50		60	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	630		635	nm



  Kode: Merah Ultra Terang -UR

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	80		100	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	625		635	nm



  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	2,6		3,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	120		180	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	515		525	nm


  Kode: Biru Ultra Terang -BH

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	2,8		3,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	120		140	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	460		465	nm

•

• Kode: Putih Ultra Terang -WH

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	2,8		3,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	120		140	mcd
  Suhu Warna LED	K	If=10mA	5500	20	6800	K
  Koordinat Kromatisitas	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

• Intensitas cahaya tinggi dan keandalan

• Konsumsi daya rendah

• arus rendah

• Kinerja stabil

• Umur panjang

• Perakitan mudah

• Kompatibel dengan IC

• Sertifikat: RoHS

•

• Aplikasi:

• -- Peralatan audio atau panel instrumen;

  -- Penggunaan umum untuk indikator digital;

  -- Produk multimedia;

  -- Tampilan nilai tukar bank;

  -- Tampilan jam LED;

  -- Tampilan untuk pompa bensin dan berbagai area tampilan peralatan/mesin lainnya.
