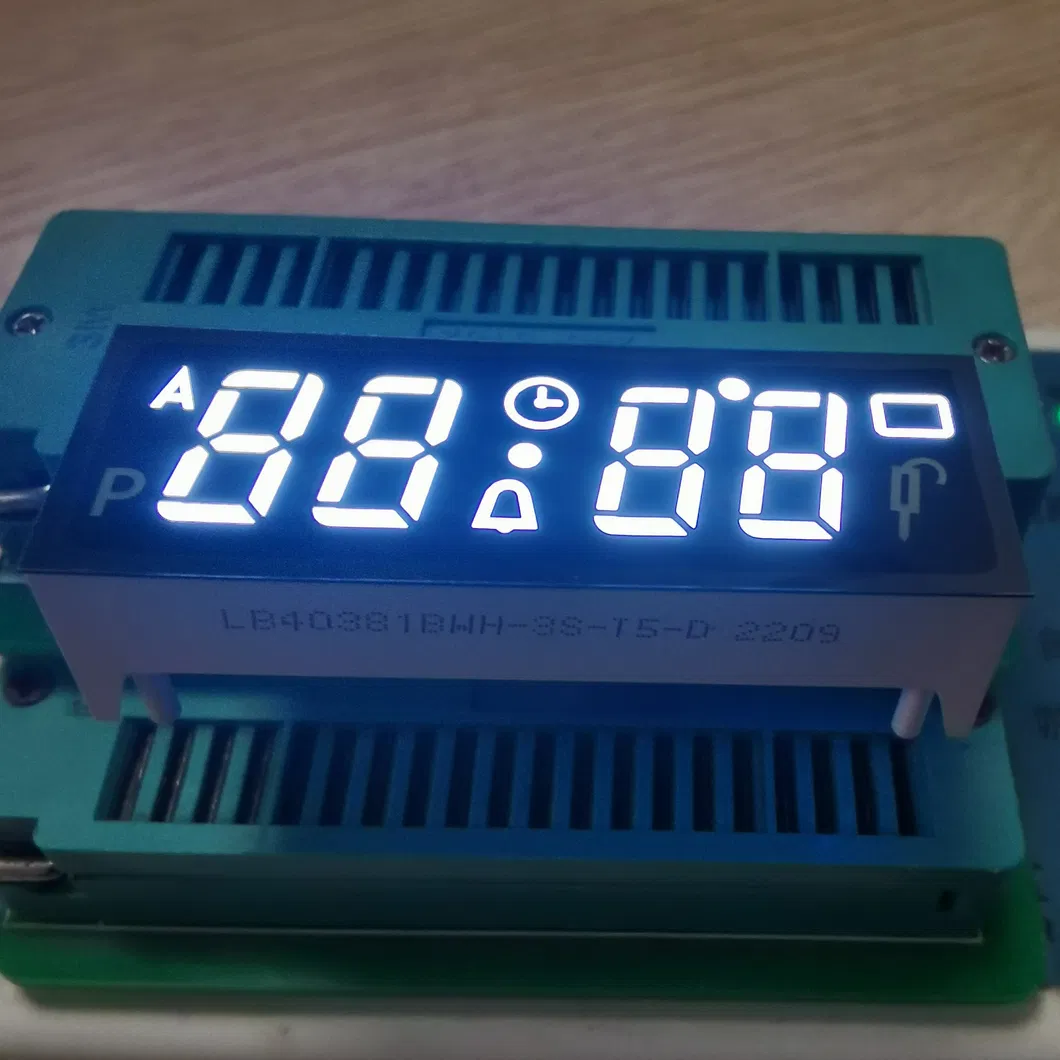

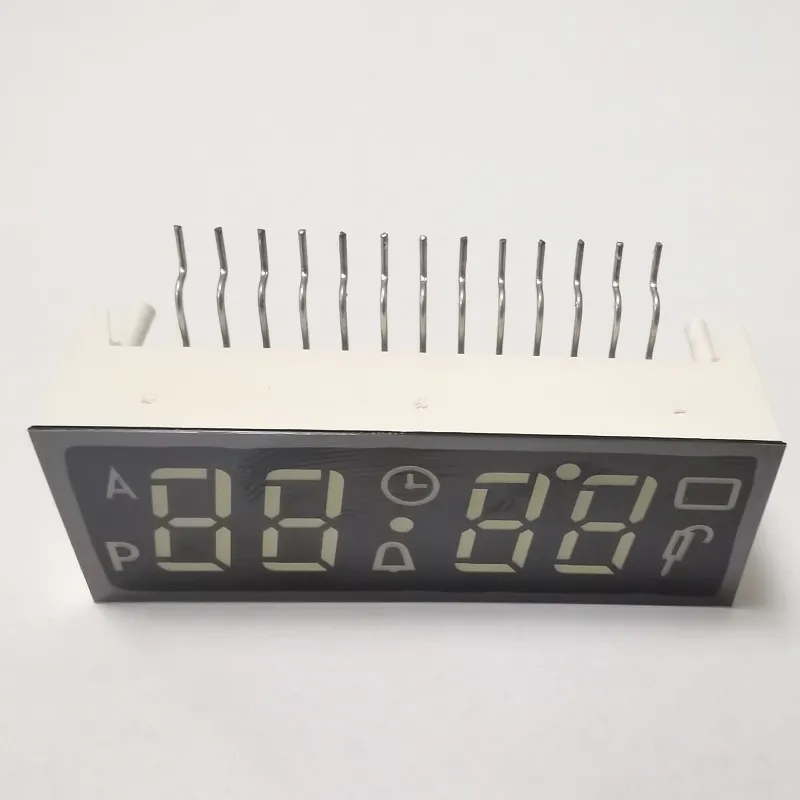

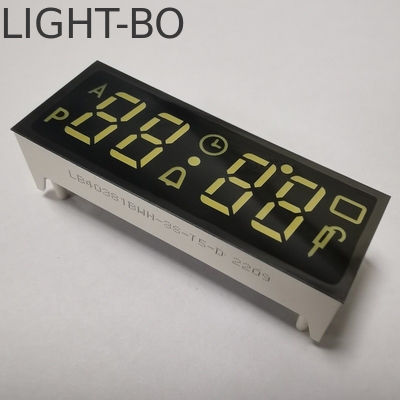

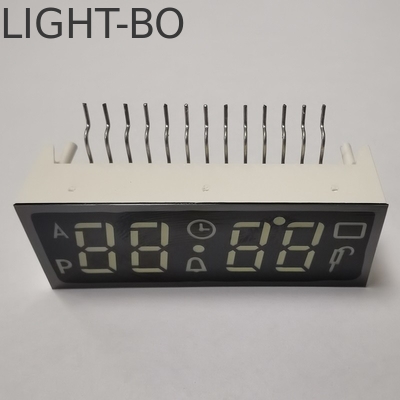

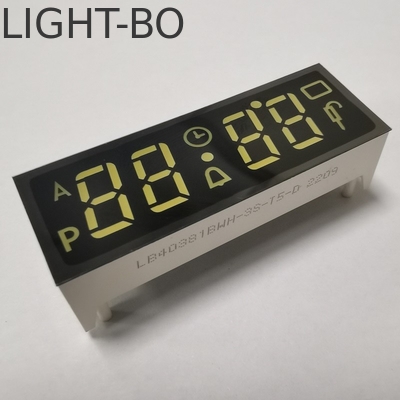

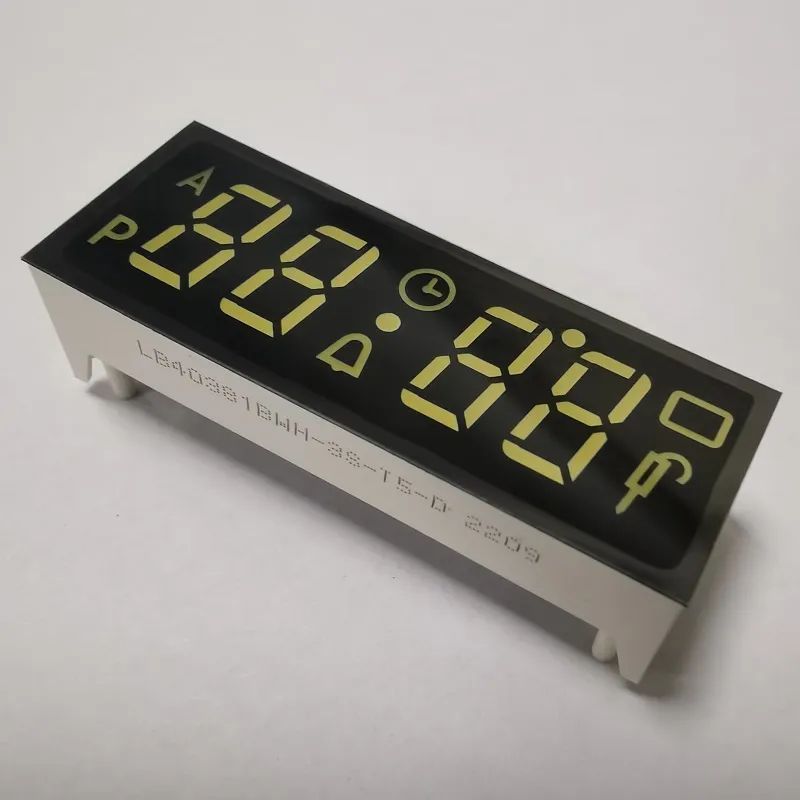

7 Segmen LED Display 4 Digit Ultra Putih Anode Umum untuk Dibangun-in Timer Oven

44*16MM Ultra White 7 Segment LED Display 4 Digit Common Anode untuk Timer Oven Terintegrasi


Intensitas cahaya tinggi
Konsumsi daya rendah
Kinerja stabil
Konsistensi baik
Sudut pandang lebar
Umur panjang
Kompatibel dengan IC
Tampilan dapat menahan suhu lingkungan +105C - 120C
Memenuhi Kepatuhan RoHS/REACH
Warna LED: tersedia dalam merah, biru, hijau, putih, kuning, oranye

• Rating Maksimum Absolut (Ta=25ºC)

  Parameter	Simbol	Rating	Unit
  Arus Maju (per dadu)	Ipm	20	mA
  Tegangan Balik (per dadu)	Vr	5	V
  Disipasi Daya (per dadu)	Pm	80	mW
  Rentang Suhu Operasi	Topr	-40~+85	ºC
  Rentang Suhu Penyimpanan	Tstg	-40~+85	ºC
  Suhu Solder (≤ 3 detik)	Th	260	ºC

  Kode: Hijau Kuning - J

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,4	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	30		40	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	569		574	nm



  Kode: Kuning/Amber -Y

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,5	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	60		80	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	585		595	nm



  Kode: Oranye -F

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,4	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	60		80	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	600		605	nm



  Kode: Merah Super Terang -R

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	50		60	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	630		635	nm



  Kode: Merah Ultra Terang -UR

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	1,8		2,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	80		100	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	625		635	nm



  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	2,6		3,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	120		180	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	515		525	nm


  Kode: Biru Ultra Terang -BH

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	2,8		3,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	120		140	mcd
  Lebar Spektrum Nilai Setengah	△λ	If=10mA		20		nm
  Panjang Gelombang	Dλ	If=10mA	460		465	nm

•

• Kode: Putih Ultra Terang -WH

  Parameter	Simbol	Kondisi	Min	Tip	Maks	Unit
  Tegangan Maju	Vf	If=10mA	2,8		3,2	V
  Tegangan Balik	Vr	Ir=10uA	5			V
  Intensitas Cahaya	Iv	If=10mA	120		140	mcd
  Suhu Warna LED	K	If=10mA	5500	20	6800	K
  Koordinat Kromatisitas	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Aplikasi:

Peralatan audio atau panel instrumen

Peralatan elektronik rumah tangga

Tampilan numerik

Produk multimedia

Penggunaan umum untuk indikator digital, indikator suhu, indikator kelembaban, indikator proses, dan lain-lain
