Unit tampilan jam LED 4-digit Ultra Red dengan visibilitas tinggi

Tampilan Jam LED 7-Segmen 4-Digit Merah Ultra Terang - 0,8-Inci (20mm), Katoda Umum, Profil Tipis 8,5mm

Area Gambar Utama Produk

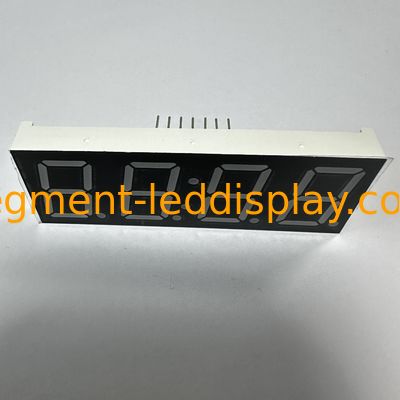

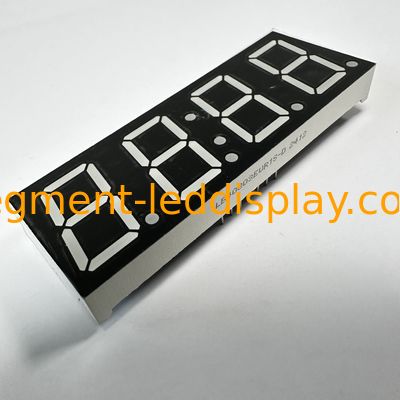

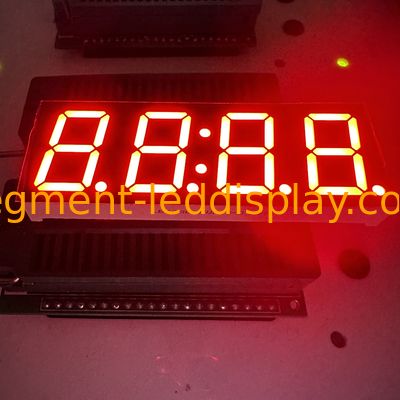

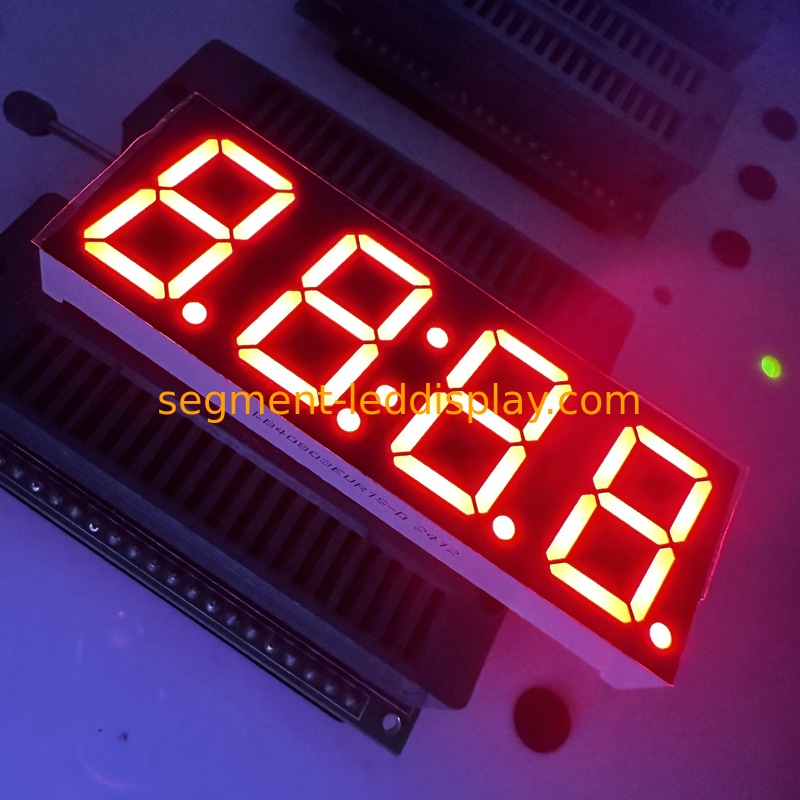

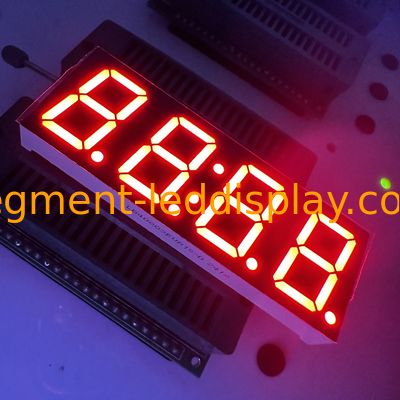

Tampilan Depan Bercahaya: Tampilan jelas digit merah ultra terang (misalnya, "12:34" untuk skenario jam) dengan segmen putih dan permukaan hitam, menekankan kontras dan kecerahan tinggi.
Diagram Berlabel Dimensi: Menandai dimensi luar 71.6×25.8×8.5mm dan tinggi karakter 20mm (0,8 inci), memvisualisasikan kedalaman tipis 8,5mm untuk perangkat yang dibatasi ruang.

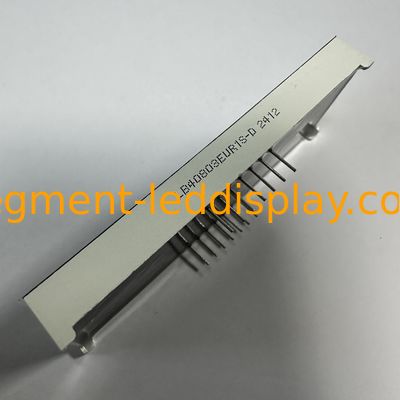

Tampilan Profil Samping: Soroti ketebalan ultra-tipis 8,5mm untuk menunjukkan kompatibilitas dengan panel tipis (misalnya, kotak set-top, termostat ringkas).
Mockup Aplikasi: Terintegrasi ke dalam jam, panel instrumen, atau kotak set-top untuk menunjukkan penggunaan dunia nyata.
Close-Up Parameter: Terukir logo "Katoda Umum (CC)" dan "RoHS" di bagian belakang, memperkuat kepatuhan dan kejelasan polaritas.


Tabel Spesifikasi Inti

Spesifikasi	Detail
Jenis Tampilan	Tampilan numerik LED 7-segmen 4-digit (ideal untuk penggunaan terkait jam/waktu)
Tinggi Karakter	20mm (0,8 inci) - dioptimalkan untuk keterbacaan pada jarak 1-4m (misalnya, jam dinding, kotak set-top TV)
Dimensi Luar	71.6*25.8*8.5mm - kedalaman ultra-tipis 8.5mm untuk penutup perangkat tipis
Desain Segmen/Permukaan	Segmen putih + permukaan hitam - anti-silau, kontras tinggi untuk visibilitas siang/malam
Polaritas	Katoda Umum (CC) - kompatibel dengan sirkuit driver CC utama
Warna Emisi	Merah ultra terang (standar); opsional: biru, kuning hijau, hijau murni, kuning, oranye, putih murni
Intensitas Bercahaya	90-110mcd - cukup terang untuk ruangan yang terang, tidak ada silau di lingkungan gelap
Parameter Listrik	Tegangan maju: 1.8-2.2V/LED; Arus maju: 5-10mA/LED
Kepatuhan	Sesuai RoHS - bebas dari zat terbatas (timbal, merkuri, dll.)
Masa Pakai Operasional	≥50.000 jam (penggunaan terus-menerus) - setara dengan operasi harian selama 5+ tahun

Poin Penjualan Utama
1. Luminositas Merah Ultra Terang & Kontras Tinggi untuk Keterbacaan Sepanjang Waktu
Emisi merah ultra terang 90-110mcd: Menembus cahaya sekitar (misalnya, lampu langit-langit ruang tamu, lampu kantor) sambil tetap nyaman di mata di ruang gelap (misalnya, jam malam kamar tidur). Sempurna untuk tampilan jam di mana keterbacaan setiap saat sepanjang hari sangat penting.
Segmen putih + permukaan hitam: Menghilangkan pantulan dan meningkatkan kejelasan digit - bahkan dari sudut yang tidak sejajar. Tidak seperti tampilan kontras rendah, ia menghindari kesalahan membaca "6" sebagai "9" atau "8" sebagai "3," memastikan akurasi untuk waktu, suhu, atau indikator numerik.
2. Profil Tipis 8,5mm & Ukuran Kompak untuk Perangkat Tipis
Kedalaman ultra-tipis 8,5mm: Pas dengan mulus ke dalam penutup tipis seperti kotak set-top (di mana ruang internal terbatas), termostat yang dipasang di dinding, atau panel instrumen yang ringkas. Tidak perlu memodifikasi rumah perangkat untuk mengakomodasi tampilan yang lebih besar.
Jejak kaki 71.6×25.8mm yang dioptimalkan: Tata letak 4-digit menyeimbangkan real estat layar dan efisiensi ruang - ideal untuk menampilkan waktu ("10:05"), suhu ("25ºC"), atau nomor saluran ("120") tanpa memakan ruang panel yang berlebihan.
3. Efisiensi Energi & Keandalan Jangka Panjang
Konsumsi daya rendah (5-10mA/LED): Meminimalkan penarikan energi, membuatnya cocok untuk perangkat bertenaga baterai (misalnya, termometer portabel) atau peralatan yang dioperasikan 24/7 (misalnya, kotak set-top yang selalu aktif). Mengurangi biaya listrik jangka panjang dan memperpanjang masa pakai baterai.
Performa stabil: Tahan terhadap fluktuasi tegangan (1.8-2.2V adaptif) dan rentang suhu -40ºC hingga 85ºC (kelas industri), memastikan tidak ada kedipan, putus segmen, atau degradasi kecerahan - bahkan di lingkungan yang keras (misalnya, peralatan dapur panas, termostat garasi dingin).
4. Integrasi Mudah & Kompatibilitas Luas
Kompatibel IC: Bekerja dengan IC driver 7-segmen utama (74HC595, TM1638, MAX7219), menghilangkan kebutuhan pengembangan driver khusus. Menyederhanakan desain sirkuit untuk produsen dan mempercepat siklus peluncuran produk.
Mudah dirakit: Mendukung pemasangan melalui lubang dan SMD (opsional), beradaptasi dengan jalur produksi otomatis atau perakitan manual. Pinout standar memastikan pemasangan yang konsisten dan mengurangi kesalahan perakitan.

Gambar Detail

Aplikasi Target
1. Jam & Perangkat Terkait Waktu
Jam dinding digital: Tampilkan jam/menit (misalnya, "09:45") atau format 12/24 jam.
Pengatur waktu dapur: Tampilkan waktu hitung mundur (misalnya, "00:59") untuk memasak/memanggang.
Kotak set-top & pemutar media: Menunjukkan waktu pemutaran (misalnya, "30:15") atau nomor saluran (misalnya, "0120").
2. Peralatan Rumah Tangga
Termostat pintar: Tampilkan suhu dalam ruangan (misalnya, "22ºC"), atur suhu (misalnya, "25ºC"), atau kelembapan (misalnya, "50%").
Peralatan dapur kecil (penggorengan udara, microwave): Tampilkan waktu memasak (misalnya, "01:20") atau suhu target (misalnya, "180ºC").
Mesin cuci/pengering: Menunjukkan sisa waktu siklus (misalnya, "25 menit") atau kode program (misalnya, "04").
3. Panel Industri & Instrumen
Monitor suhu/kelembapan: Tampilkan data lingkungan real-time (misalnya, "28ºC/60%RH") di pabrik, gudang, atau rumah kaca.
Indikator status peralatan: Tampilkan jam operasi (misalnya, "125j"), jumlah produksi (misalnya, "500pcs"), atau tingkat tegangan (misalnya, "220V").


Informasi Pengadaan & Pengiriman

Item Pengadaan	Detail
Jumlah Pesanan Minimum (MOQ)	50 buah (pesanan sampel: 5-10 buah tersedia)
Rentang Harga Satuan	$0.25-$0.40/buah (pesanan massal ≥1000 buah: diskon bertingkat berlaku)
Opsi Kustomisasi	Warna segmen, warna permukaan, spasi pin, dan posisi titik desimal
Kapasitas Produksi	15.000 buah/hari
Pengemasan	Baki plastik anti-statis (100 buah/baki) + karton (tahan guncangan)
Siklus Pengiriman	Dalam stok: 3-5 hari; Disesuaikan: 7-12 hari (termasuk pengujian)
Metode Pengiriman	Domestik: Ekspres (SF, ZTO); Ekspor: Laut (FOB Shenzhen), Udara (DHL/UPS)

Jaminan Kualitas
Kontrol Bahan Baku: Menggunakan chip LED kelas tinggi (Taiwan Epistar) dan plastik PC (tahan panas hingga 120ºC) untuk permukaan hitam, memastikan daya tahan dan luminositas yang konsisten.
Inspeksi 100%: Setiap unit menjalani pengujian kecerahan, pengujian tegangan, dan pengujian siklus suhu tinggi-rendah (-40ºC~85ºC) sebelum pengiriman untuk menghilangkan produk yang cacat.
Garansi: Garansi 1 tahun untuk kerusakan non-manusia. Jika masalah kualitas terjadi, penggantian atau pengembalian dana gratis disediakan (nomor batch dan laporan pengujian diperlukan).

Gambar Aplikasi

Pertanyaan yang Sering Diajukan (FAQ)
Q: Apakah tampilan ini cocok untuk penggunaan di luar ruangan?
A: Ini dirancang untuk penggunaan di dalam ruangan (misalnya, rumah, kantor) karena desainnya yang tidak tahan air. Untuk aplikasi di luar ruangan, kami merekomendasikan versi berlapis tahan air kami (dapat disesuaikan berdasarkan permintaan).
Q: Bisakah menampilkan titik desimal?
A: Ya - setiap digit dapat dilengkapi dengan titik desimal (opsional) untuk mendukung tampilan suhu (misalnya, "25.5ºC") atau waktu (misalnya, "10:05.5").
Q: Berapa sudut pandangnya?
A: Sudut pandang horizontal/vertikal adalah ≥120°, memastikan keterbacaan yang jelas dari samping (misalnya, jam yang dipasang di dinding dilihat dari sofa).
