Tampilan LED 7-Segmen Anoda Umum 3-Digit 0,36-Inci (9,2mm) Merah Super Terang untuk Indikator Suhu/Kelembaban

Tampilan LED 7-Segmen Common Anode 3-Digit 0,36-Inci (9,2mm) Merah Super Terang untuk Indikator Suhu/Kelembapan

Ikhtisar Produk
Memperkenalkan Tampilan LED 7-Segmen Common Anode 3-Digit 0,36-Inci Merah Super Terang—solusi numerik presisi yang direkayasa untuk indikator suhu/kelembapan, peralatan rumah tangga, dan peralatan audio. Dirancang untuk mengutamakan visibilitas, efisiensi energi, dan integrasi yang mulus, tampilan ini unggul dalam memberikan pembacaan yang jelas dan andal untuk metrik lingkungan harian: suhu ruangan (misalnya, “23°C”), kelembapan dalam ruangan (misalnya, “55% RH”), atau nilai proses (misalnya, “180” untuk pengatur waktu).
Tinggi karakter 9,2mm memastikan keterbacaan dari jarak 0,5–1,5 meter (jarak tipikal untuk indikator meja atau panel peralatan), sementara faktor bentuk 22,5×14×7,2mm yang tipis cocok untuk desain yang dibatasi ruang—dari sensor kelembapan mini hingga panel depan penguat audio. Permukaan hitam epoksi kuning meningkatkan kontras dengan cahaya merah super terang, menembus cahaya sekitar yang terang (misalnya, sinar matahari, lampu langit-langit dapur) tanpa membuat mata lelah.
Dengan polaritas common anode, konsumsi daya rendah, dan kepatuhan RoHS/REACH, tampilan ini menyeimbangkan daya tahan, ramah lingkungan, dan kinerja—ideal untuk pengoperasian 24/7 dalam pelacak suhu/kelembapan dan elektronik penggunaan sehari-hari.

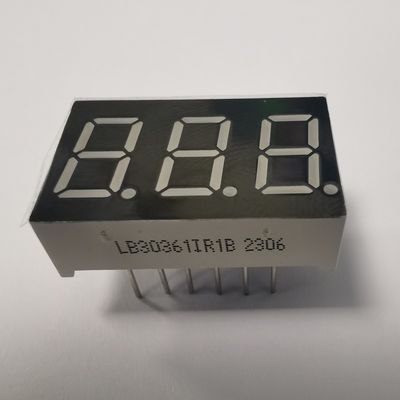

Gambar Utama

Fitur Utama (Dioptimalkan untuk Indikator Suhu/Kelembapan)
1. Visibilitas Unggul untuk Pembacaan Lingkungan
Pencahayaan Merah Super Terang: Cahaya merah (intensitas bercahaya tinggi) menonjol di lingkungan yang terang (misalnya, ruang tamu yang diterangi sinar matahari, bengkel yang sibuk) — sangat penting untuk pemeriksaan suhu/kelembapan yang cepat dan akurat (misalnya, memverifikasi gelombang panas “30°C” atau kelembapan tinggi “70% RH”).
Permukaan Hitam Epoksi Kuning: Dasar epoksi kuning di bawah permukaan hitam melembutkan cahaya merah yang keras (mengurangi kelelahan mata) sekaligus meningkatkan kontras antara segmen dan latar belakang—memastikan angka (0-9) dan titik desimal (misalnya, “24,5°C”) tetap tajam, tanpa silau atau pencucian.
Pencahayaan Segmen yang Merata: Intensitas bercahaya didistribusikan secara merata di semua segmen (tidak ada “titik panas” atau tepi redup) — menjamin keterbacaan nilai halus yang konsisten (misalnya, “51% RH” vs. “52% RH”) yang penting untuk kenyamanan atau kontrol proses.
2. Desain Kompak & Tingkat Industri
Dimensi 22,5×14×7,2mm yang Tipis: Dioptimalkan untuk perangkat yang dibatasi ruang—cocok untuk monitor suhu/kelembapan portabel, termostat pintar tipis, atau panel depan peralatan audio tanpa memerlukan desain ulang.
Ukuran Standar Industri: Mengikuti jejak tampilan 3-digit 0,36-inci global—memungkinkan penggantian langsung untuk tampilan usang (misalnya, meningkatkan indikator hijau lama menjadi merah di panel kelembapan yang ada) tanpa memodifikasi PCB, menghemat waktu dan biaya.
Polaritas Common Anode: Bekerja dengan IC driver standar (misalnya, MAX7219, TM1638, HT1621) yang banyak digunakan dalam indikator suhu/kelembapan—menyederhanakan desain sirkuit, tidak perlu adaptor polaritas khusus.
3. Hemat Energi & Tahan Lama
Konsumsi Daya Rendah (Arus Sangat Rendah): Meminimalkan penarikan energi (tipikal 5-10mA/LED), memperpanjang masa pakai baterai untuk indikator portabel (misalnya, meter kelembapan genggam) dan mengurangi penggunaan listrik untuk perangkat yang dicolokkan (misalnya, termostat yang dipasang di dinding).
Masa Pakai Panjang (50.000+ Jam): Chip LED merah berkualitas tinggi tahan terhadap penggunaan terus-menerus, cocok dengan masa pakai 8–10 tahun dari sebagian besar peralatan rumah tangga dan indikator—mengurangi waktu henti perawatan (kritis untuk indikator proses 24/7).
Kinerja Stabil: Tahan terhadap fluktuasi suhu (-10°C hingga 50°C, tipikal untuk penggunaan di dalam/luar ruangan) dan getaran kecil (misalnya, bass peralatan audio, gerakan kipas peralatan)—mempertahankan kecerahan, tidak berkedip selama pembaruan nilai.
4. Fleksibilitas & Kepatuhan
Kepatuhan RoHS/REACH: Bebas dari timbal, merkuri, dan zat berbahaya—memenuhi standar lingkungan global yang ketat, aman untuk penggunaan di rumah dan ekspor ke pasar seperti UE, Amerika Utara, dan Asia.
Pilihan Multi-Warna: Selain merah super terang, tersedia dalam warna biru (estetika modern), hijau (isyarat status normal), putih (pembacaan netral), kuning tua, oranye, dan kuning—fleksibel untuk kebutuhan fungsional (misalnya, merah untuk peringatan “suhu tinggi”, hijau untuk kelembapan “normal”).

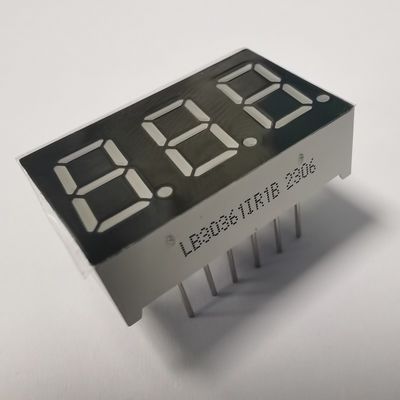

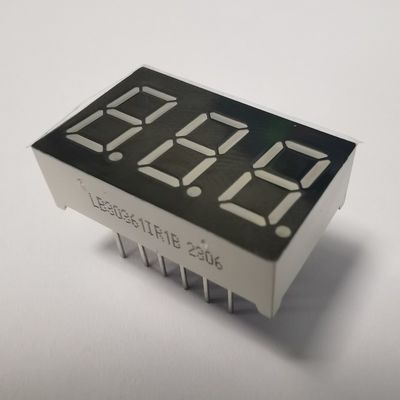

Gambar Detail

Spesifikasi Teknis

Kategori	Parameter	Spesifikasi (Dioptimalkan untuk Suhu/Kelembapan)
Desain Dasar	Jenis Tampilan	Tampilan LED 7-Segmen 3-Digit (mendukung titik desimal untuk metrik presisi)
	Polaritas	Common Anode
	Tinggi Karakter	0,36 inci (9,2mm)
	Dimensi Luar (P×L×T)	22,5 × 14 × 7,2mm
	Finishing Segmen/Permukaan	Epoksi Kuning dengan Permukaan Hitam
Kinerja Optik	Warna Emisi	Utama: Merah Super Terang; Opsional: Biru/hijau/putih/kuning tua/oranye/kuning
Parameter Listrik	Tegangan Maju (VF)	Dioptimalkan untuk intensitas bercahaya tinggi (tipikal 1,8-2,2V per LED untuk merah)
	Arus Maju yang Direkomendasikan	5-10mA per LED
	Konsumsi Daya	Rendah (hemat energi untuk penggunaan terus-menerus)
Kualitas & Kepatuhan	Keunggulan Inti	Distribusi cahaya yang merata, keandalan lingkungan yang cerah, kinerja yang stabil
	Kepatuhan	Kepatuhan RoHS, Kepatuhan REACH





Aplikasi
Tampilan ini dirancang untuk indikator lingkungan dan elektronik penggunaan sehari-hari, termasuk:
Indikator Suhu/Kelembapan: Monitor yang dipasang di dinding (misalnya, “22°C”/“50% RH”), sensor portabel (misalnya, “18°C”/“65% RH”), atau pengontrol rumah kaca (misalnya, “28°C”/“70% RH”).
Peralatan Elektronik Rumah Tangga: Microwave (waktu masak “02:30”), kulkas (suhu “5°C”), atau pembersih udara (masa pakai filter “90 hari”).
Panel Audio/Instrumen: Penguat (tingkat volume), penerima AV (nomor saluran), atau panel proses industri (pengatur waktu “120s”).
Tampilan Numerik: Pengisi daya baterai (pengisian daya “85%”), pelacak kebugaran (kalori “250”), atau hub rumah pintar (suhu ruangan “21°C”).

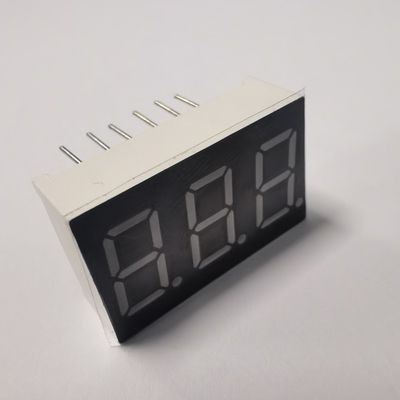

Gambar Aplikasi



Mengapa Memilih Tampilan Ini untuk Indikator Suhu/Kelembapan?
Kejelasan Pembacaan Lingkungan: Cahaya merah + permukaan epoksi kuning memastikan visibilitas di ruang terang/redup—tidak ada kesalahan pembacaan nilai suhu/kelembapan yang memengaruhi kenyamanan.
Pemasangan Hemat Ruang: Dimensi tipis cocok untuk indikator portabel atau yang dipasang di dinding, tidak perlu memperbesar penutup perangkat.
Efisiensi Energi & Biaya: Penggunaan arus rendah mengurangi frekuensi penggantian baterai; masa pakai yang panjang mengurangi biaya perawatan.
Peningkatan Mudah: Ukuran standar industri memungkinkan penggantian langsung untuk tampilan lama, memperpanjang masa pakai indikator yang ada.
Kepatuhan Global: Sertifikasi RoHS/REACH menyederhanakan ekspor ke pasar internasional, selaras dengan standar keselamatan konsumen.



Informasi Pemesanan & Logistik
Jumlah Pesanan Minimum (MOQ): 300 buah untuk model merah super terang standar; 500 buah untuk warna/konfigurasi khusus.
Pengepakan: EPE anti-statis + karton (setiap tampilan dibungkus secara individual untuk melindungi permukaan dan pin epoksi kuning).
Waktu Pengiriman: 5–7 hari untuk model standar; 10–12 hari untuk warna khusus.
Transportasi: Ekspres (FedEx/DHL untuk sampel mendesak), Udara (volume sedang), Laut (produksi massal).



Peringkat Maksimum Absolut(Ta=25ºC)

Parameter	Simbol	Peringkat	Satuan
Arus Maju(per dadu)	Ipm	20	mA
Tegangan Balik(per dadu)	Vr	5	V
Disipasi Daya(per dadu)	Pm	80	mW
Rentang Suhu Pengoperasian	Topr	-40~+85	ºC
Rentang Suhu Penyimpanan	Tstg	-40~+85	ºC
Suhu Solder(3 detik)	Th	260	ºC

Kode:R-Putih sangat terang

Parameter	Simbol	Kondisi	Min	Typ	Maks	Satuan
Tegangan Maju(Per dadu)	Vf	If=20mA	2.8		3.2	V
Tegangan Balik(Per dadu)	Vr	Ir=10uA	5			V
Intensitas Bercahaya(Per dadu)	Iv	If=20mA	100		140	mcd
Spektrum Dengan Nilai Setengah	λ	If=20mA		20		nm
Suhu Warna		If=20mA	6000		6500	K
Masa pakai LED 100.000 jam Peringkat Maksimum Absolut pada Ta=25ºC
