Detail produk:
|
Dimensi Paket: | 30.02x12.8 x 7 mm | Karakter tinggi: | 10.00mm (0.39 ") |
---|---|---|---|
Polaritas: | Umum Anoda | warna: | Ultra putih |
Cahaya Tinggi: | 7 segmen display numerik,tampilan 7 segmen daya rendah |
Triple - Digit 10mm Large 7 Segment Led Hitam Wajah Seven Segment Display
Deskripsi Produk:
Dimensi luar: 30.02x12.8 x 7 mm
Tinggi karakter: 10mm (0,39 inci)
Polaritas: CC / CA
Segmen putih Wajah hitam
Memancarkan warna: tersedia dalam warna merah, hijau kuning, hijau murni, putih murni, biru, jingga dan oranye
Peringkat Maksimum Absolut (Ta = 25 ℃)
Parameter | Simbol | Rating | Satuan |
Forward Current (per dadu) | Ipm | 20 | mA |
Tegangan Balik (per dadu) | Vr | 5 | V |
Daya Pembuangan (per dadu) | Sore | 80 | mW |
Kisaran Suhu Operasi | Topr | -40 ~ + 85 | ℃ |
kisaran suhu penyimpanan | Tstg | -40 ~ + 85 | ℃ |
Suhu Solder (3 detik) | Th | 260 | ℃ |
Kode: W-Ultra Bright White | ||||||
Parameter | Simbol | Kondisi | Min | Typ | Max | Satuan |
Tegangan Maju (Per-dadu) | Vf | Jika = 20mA | 2.8 | 3,5 | V | |
Tegangan Balik (Per-dadu) | Vr | Ir = 40uA | 5 | V | ||
Luminous Intensty (Per dice) | Iv | Jika = 20mA | 100 | 120 | mcd | |
Koordinat Kromatisitas | X | Jika = 20mA | 0,29 | 0,33 | nm | |
Koordinat Kromatisitas | Y | Jika = 20mA | 0,29 | 0,33 | nm | |
Peak Forward Current (Per dice) 1/10 Duty Cycle, 0,1ms Pulse | Ifp | 100 | mA | |||
Kisaran Suhu Operasi | Torp | -35 ℃ ~ + 85 ℃ | ||||
kisaran suhu penyimpanan | Tstg | -35 ℃ ~ + 85 ℃ | ||||
SolderTemperature 1.5mm di bawah tempat duduk pesawat selama 3 detik di 260 ℃ | ||||||
Peringkat Maksimum Absolute di Ta = 25 ℃ |
Fitur:
Intensitas cahaya tinggi
Konsumsi daya rendah
Arus sangat rendah
Kinerja yang stabil
sudut pandang besar
Segmen seragam terus menerus
Umur panjang
IC Compatible
Perakitan mudah
Temui RoHS Compliant
Applikatiom:
Banyak digunakan untuk pengendali AC, pengontrol suhu dan indikator digital, peralatan rumah tangga, panel instrumen dan sebagainya.

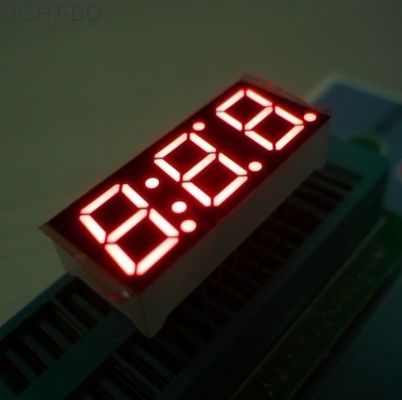

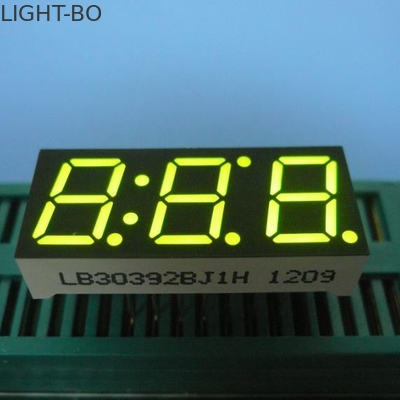

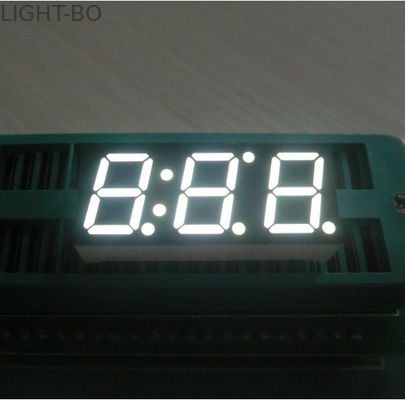

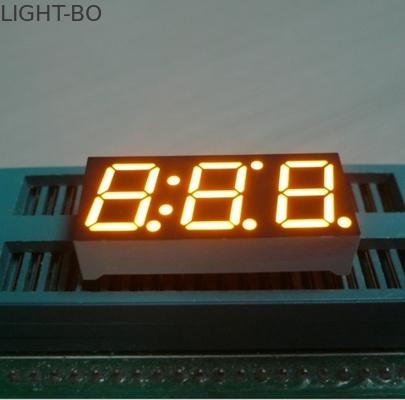

Foto Produk:
Dimensi dan diagram sirkit:
