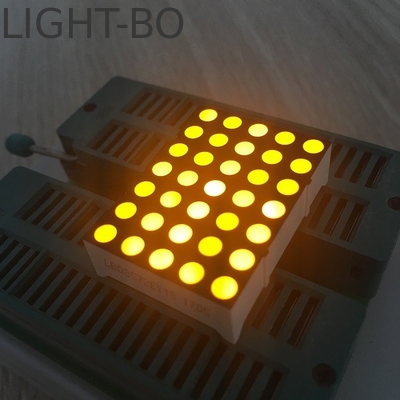

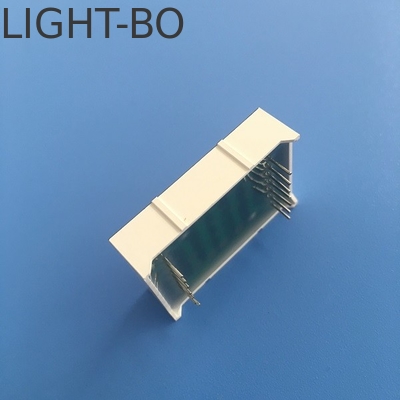

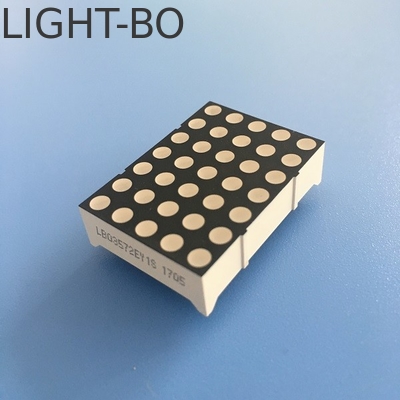

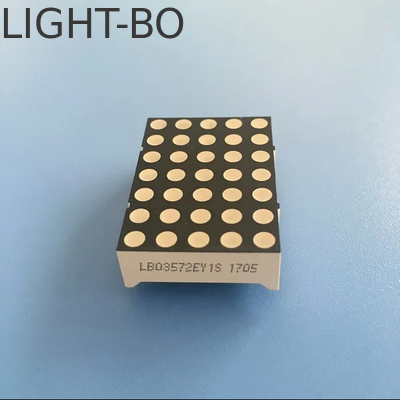

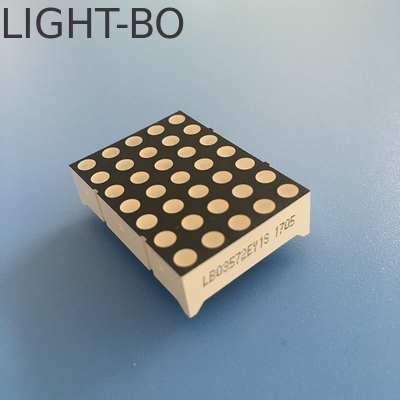

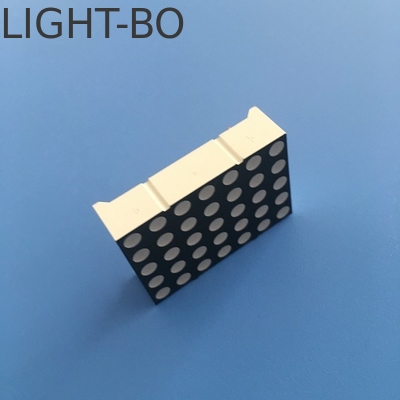

Super Cerah Kuning Dot Matrix LED Display 3mm untuk Pindah Tanda / Papan Pesan

Super terang kuning Dot matriks LED Tampilan 3mm untuk bergerak tanda / papan pesan

• Dimensi luar:220,75 x 31,8 x 8,5mm

• Diameter untuk titik: 3,0 mm

• Titik putih permukaan hitam

• Anode kolom katode baris

• Warna yang memancarkan: SuperKuning terang

• Panjang gelombang: 585-595nm

• Intensitas Cahaya: 70-80mcd

• Tegangan ke depan: 1,8-2,5V/ titik

• Arus ke depan: 5-10mA

• Intensitas cahaya tinggi

• Dengan efisiensi tinggi dan konsumsi daya rendah

• Arus yang sangat rendah

• Sudut pandang besar secara vertikal dan horizontal

• Kinerja yang stabil

• Konsistensi yang baik

• Umur panjang

• Mudah dirakit

• IC Kompatibel

• Memenuhi RoHS Compliant

• Warna yang memancarkan: tersedia dalam warna merah,biru, hijau, Amber, oranye, hijau murni dan putih murni

• Rating Maksimal Absolute ((Ta=25oC)

  Parameter	Simbol	Ratings	Satuan
  Forward Current ((per dadu)	Ipm	20	mA
  Tegangan terbalik ((per dadu)	Vr	5	V
  Power Dissipation ((per dadu)	Pm	80	mW
  Jangkauan suhu operasi	Topr	-40 ~ +85	oC
  Rentang suhu penyimpanan	Tstg	-40 ~ +85	oC
  Suhu Solder ((≤3 detik)	Itu.	260	oC

  Kode: Kuning Hijau-J

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	30		40	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	569		574	nm



  Kode: Amber/Yellow -Y

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.5	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	585		595	nm



  Kode:Jingga -F

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	600		605	nm



  Kode: Super Merah Cerah -R

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	50		60	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	630		635	nm



  Kode:Ultra Bright Red -UR

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	80		100	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	625		635	nm



  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.6		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		180	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	515		525	nm


  Kode: Ultra Bright Blue -BH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	460		465	nm

•

• Kode: Ultra Cerah Putih -WH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Suhu warna LED	K	Jika=10mA	5500	20	6800	K
  Koordinat Kromatitas	X/Y	Jika=10mA	0.29,0.32		0.30,0.33	nm

•

• Aplikasi:

• Cocok untuk indikator lantai lift, indikator posisi, tampilan digital dan layar tampilan, tanda bergerak, papan pesan dan sebagainya.
