Tampilan LED Merah/Hijau Murni 7 Segmen 17mm katoda umum untuk Sistem Pendingin Digital

Red/Pure Green LED Display 7 Segment 17mm common cathode untuk Digital Refrigeration Systems

Ringkasan Produk

Light-Bo'slayar LED 7-segmen 3 digit yang disesuaikan, dengan0.67 inci (17mm) tinggi karakterdan tanda minus terintegrasi, dirancang untuk kinerja serbaguna dalam peralatan rumah tangga dan sistem kontrol iklim.(47 × 22 × 8mm)dan opsi dua warna “ultra merah cerah (620-625nm) dan hijau murni (515-525nm) “memungkinkan visibilitas yang jelas untuk nilai positif dan negatif (berkat tanda minus).Dikonfigurasi sebagai katode umum (dengan anode umum juga tersedia), tampilan ini menyeimbangkan intensitas cahaya yang tinggi (80-100mcd) dengan konsumsi daya yang rendah, menjadikannya ideal untuk kontrol AC, indikator kulkas, dan sistem pemanas / pendinginan.

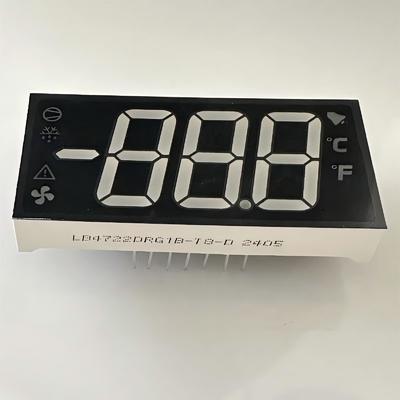

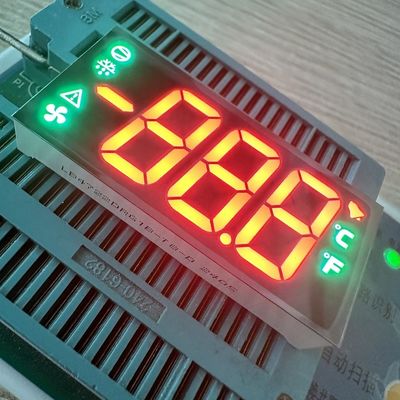

Gambar produk

Fitur Utama

3 digit dengan tanda minus:Desain yang unik termasuk tanda minus untuk menampilkan nilai negatif (misalnya, suhu di bawah nol), penting untuk sistem kontrol iklim.

Opsi warna ganda:Merah ultra terang (620-625nm, 1.8-2.3V) dan hijau murni (515-525nm, 2.8-3.3V) memenuhi beragam estetika peralatan dan kebutuhan fungsional, dengan warna tambahan yang tersedia (biru, biru es, putih, dll.).

Ukuran yang optimal:0Tinggi karakter.67 inci (17mm) dan dimensi 47 × 22 × 8mm memastikan keterbacaan tanpa menempati ruang berlebih di panel peralatan.

Visibilitas tinggi:Intensitas cahaya 80-100mcd dan segmen putih pada permukaan hitam (dengan film pelindung) menjamin kejelasan di lingkungan yang cerah atau redup.

Efisiensi Energi:Arus maju rendah (5-10mA / LED) meminimalkan konsumsi daya, ideal untuk operasi jangka panjang di peralatan rumah tangga.

Mudah Integrasi:Konfigurasi katode umum (anode umum opsional), kompatibilitas IC, dan instalasi rantai perakitan sederhana ke dalam papan PC.

awet & sesuai:Kinerja yang stabil, umur panjang, dan sertifikasi RoHS memastikan keandalan dalam aplikasi pengendalian rumah tangga dan iklim.

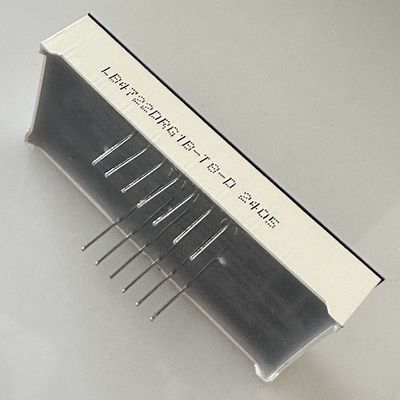

Gambar Rincian

Spesifikasi Teknis

Aplikasi

Ideal untuk:

Kontrol AC dan kulkas

Sistem pemanasan, pendinginan, dan kontrol iklim

Peralatan elektronik rumah tangga yang membutuhkan pembacaan numerik (termasuk nilai negatif)

Indikator suhu dan tampilan regulasi

Pemesanan & Logistik

Pemesanan minimum:1000 buah

Istilah perdagangan:EXW

Syarat pembayaran:T/T, WU

Asal usul:Guangdong, Cina (Daratan)

Pilihan transportasi:Samudra, Udara, Daratan

Kapasitas produksi:100,000 pcs/minggu

Kemasan:EPE + Karton (perlindungan yang aman untuk segmen dan tanda minus)

Waktu pengiriman:10-15 hari

• Rating Maksimal Absolute ((Ta=25oC)

  Parameter	Simbol	Ratings	Satuan
  Forward Current ((per dadu)	Ipm	20	mA
  Tegangan terbalik ((per dadu)	Vr	5	V
  Daya Dissipasi ((per dadu)	Pm	80	mW
  Jangkauan suhu operasi	Topr	-40 ~ +85	oC
  Jangkauan suhu penyimpanan	Tstg	-40 ~ +85	oC
  Suhu Solder ((≤3 detik)	Itu.	260	oC

  Kode: Kuning Hijau-J

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	30		40	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	569		574	nm



  Kode: Amber/Yellow -Y

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.5	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	585		595	nm



  Kode:Jingga -F

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.4	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	60		80	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	600		605	nm



  Kode: Super Cerah Merah -R

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	50		60	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	630		635	nm



  Kode: Ultra Bright Red -UR

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	1.8		2.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	80		100	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	625		635	nm



  Kode: Hijau Murni -G

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.6		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		180	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	515		525	nm


  Kode: Ultra Bright Blue -BH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Spektrum dengan setengah nilai	△λ	Jika=10mA		20		nm
  Panjang gelombang	Dλ	Jika=10mA	460		465	nm

•

• Kode: Ultra Cerah Putih -WH

  Parameter	Simbol	Kondisi	Min	Jenis	Maksimal	Satuan
  Tegangan ke depan	Vf	Jika=10mA	2.8		3.2	V
  Tegangan kebalikan	Vr	Ir=10uA	5			V
  Cahaya yang sangat kuat	IV	Jika=10mA	120		140	MCD
  Suhu warna LED	K	Jika=10mA	5500	20	6800	K
  Koordinat Kromatitas	X/Y	Jika=10mA	0.29,0.32		0.30,0.33	nm

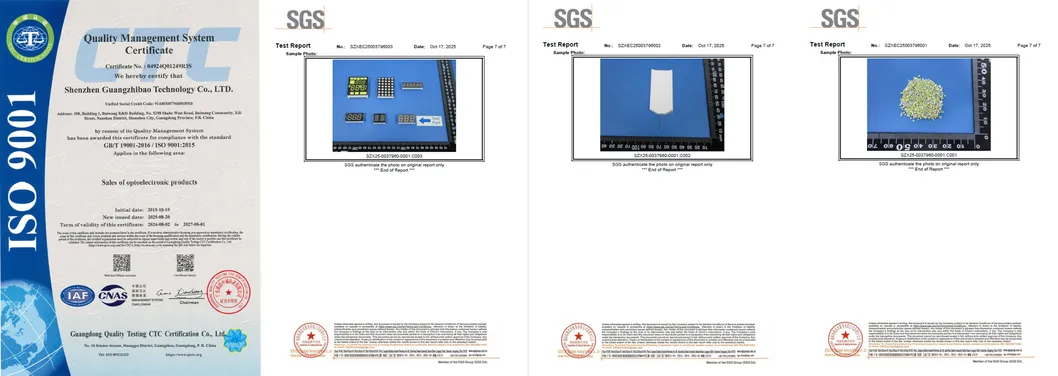

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (merek: LIGHT-BO)Didirikan pada tahun 2006, Sebuah perusahaan yang mengintegrasikan R & D, manufaktur dan penjualan layar LED optoelectronics. ISO 9001 2015 Quality Management Systems perusahaan bersertifikat.Dengan lebih dari 15 tahun pengalaman OEM dan ODM .
LIGHTBOtelah berkomitmen untuk menyediakan solusi yang disesuaikan dengan kualitas tinggi dan biaya rendah untuk membantu pelanggan mengurangi biaya dan meningkatkan daya saing.

7 Segmen LED Display, Display LED yang disesuaikan, Display LED numerik, Display LED matriks titik,digunakan secara luas untuk peralatan rumah tangga,indikator suhu,indikator kelembaban,pengontrol kulkas,indikator thernostats,pengendalian pemanasan dan pendinginan dan sebagainya

FAQ ((Pertanyaan yang Sering Diajukan)
Q1 Apakah Anda perusahaan dagang atau produsen
A: Kami adalah produsen asli dengan lebih dari 20 tahun pengalaman dalam tampilan LED optoelektronik.
Q2 Apa produk utama Anda
A: Produk utama kami meliputi 7 Segmen LED display, SMD LED display, Dot matrix LED display, Arrow LED display, Custom Design LED display, LED light bar,Through hole led, SMD LEDs,LED Backlights,dan sebagainya..
Q3 Apa MOQ Anda
A: MOQ kami adalah 1000 pcs, Kami juga dapat menerima pesanan sampel dan pesanan kecil dengan jumlah kurang dari MOQ kami.
Q4 Sebelum memesan, bisakah saya mendapatkan beberapa sampel untuk pengujian
A: Ya. Kami dapat menyediakan 5-10 sampel gratis untuk pengujian Anda, tetapi biaya pengiriman akan ditanggung oleh pelanggan.
Q5 Berapa lama waktu pengiriman Anda?
A: Waktu pengiriman: Sekitar 10-20 hari; Menurut jumlah pesanan dan bahan baku. Jika Anda memiliki pesanan mendesak, dan kami memiliki bahan baku di stok,
kita bisa menyesuaikan rencana produksi kita untuk membuatnya siap dalam 7-10 hari.
Q6 Apa syarat pembayaran Anda?
A: Kami menerima transfer bank, T/T, Western Union dan Paypal dengan jumlah kecil. Rincian metode pembayaran dapat dinegosiasikan.
Q7 Bisakah Anda mengutip harga FOB
A: Ya. Kami dapat mengutip harga berdasarkan Incoterms EXW, FOB, CIF, DDP.
Q8 Bagaimana saya bisa mendapatkan katalog dan daftar harga Anda
A: Ya. Tolong beri tahu kami alamat email Anda atau hubungi kami langsung dari situs web untuk katalog dan daftar harga kami.
Q9 Dapatkah saya menegosiasikan harga
A: Ya, kami dapat mempertimbangkan diskon untuk pesanan massal.
Q10 Berapa biaya pengiriman?
A: Itu tergantung pada ukuran pengiriman Anda dan metode pengiriman.
Kami akan menawarkan biaya kepada Anda seperti yang Anda minta.
Q11 Dapatkah Anda melakukan produk desain khusus
A: Ya, layanan OEM & ODM tersedia. Kami dapat menyesuaikan ukuran, warna dan ikon fungsional sesuai dengan kebutuhan Anda.
Q12 Jika saya mengirim desain saya, bisakah Anda membuatnya untuk saya saja, dan tidak akan menunjukkannya kepada orang lain
A: Ya, kami tidak akan menampilkannya atau menjualnya kepada orang lain tanpa izin Anda.
Q13 Apa yang akan sampel lead time untuk produk yang disesuaikan
A: Sampel lead time akan sekitar 20-25 hari kerja setelah menerima biaya cetakan dan persetujuan cetakan cetakan dari pelanggan.
Q14 Apa metode pengiriman
A: Kami biasanya mengirimkan barang dengan DHL, FEDEX, UPS, EMS, BY AIR, BY SEA dll, juga Anda dapat memilih cara lain yang terbaik untuk Anda.
Q15 Bagaimana Anda memastikan kualitas produk Anda
A: kami adalah produsen bersertifikat ISO 9001 QMS dengan pengalaman lebih dari 20 tahun, kami melakukan dua kali tes 100% untuk semua produk kami sebelum pengiriman.
